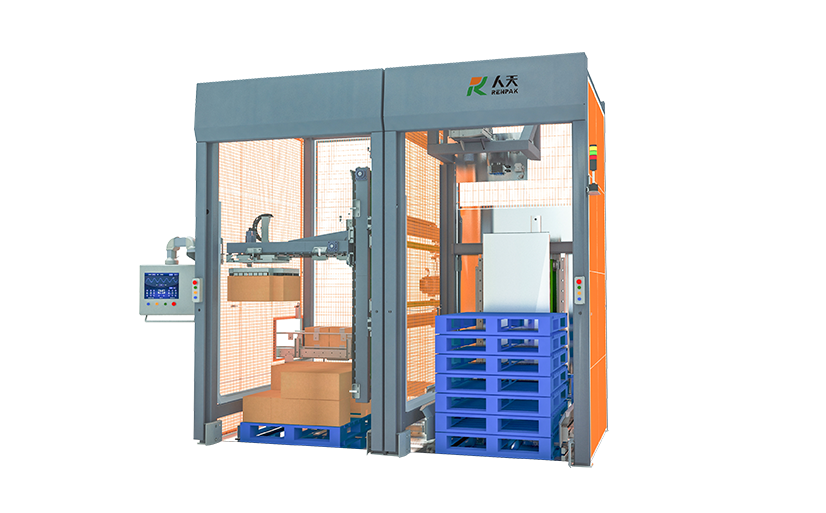

JDX码垛机

JDX型码垛机是为空间紧凑,且希望实现灵活码垛的⽣产线设计的优秀码垛解决⽅案。本机在略大于两个托盘位置的空间内,采用直⻆坐标机器人拾取堆叠,实现了和传统工业机器手⼀样的灵活码垛功能。设备具有易安装、少维护、集成度高特点,可广泛应用于⻝品、调味品、乳品等行业。

JDX 码垛机
托盘供应功能

自带托盘库,集成空托盘储存自动拆盘。

真空系统

自带真空系统,也可配置不同夹具适应箱、袋等多种物料堆垛

产品移载

使用直角坐标机械手,堆叠运动中保持产品稳定,垛型模式可以快速切换或自行定义

输出设备

可选额外的空托盘输入和满托盘输出设备,以便于和自动化物流设备对接

特别设计

机器手采用特别设计,降低了设备所需的工作高度

人员安全

符合CE标准,进出口安全光栅保护,确保人员安全

自动化码垛设备 JDX码垛机
  • 码垛机尺寸

    L=3510mm,B=2580mm,H=2480mm

  • 码垛机颜色

    RAL9007(注1)

  • 机架材质

    碳钢喷塑(注1)

  • 码垛速度

    最大15箱/分

  • 整机功率

    13KW

  • 负载

    ≤30kg/抓,每次抓取1-2个(注1)

  • 环境温度

    0°C-45°C

  • 环境相对湿度

    ≤75%(无冷凝)

  • 电源

    三相五线制,380V AC(±10%)50±1Hz

  • 气源

    0.45-0 6MPa

  • 耗气量

    0.05m³/h

  • 托盘储存容量

    ≤10个

  • 适应托盘尺寸

    L 1000mm X W 1200mm X H 150mm

  • 适应纸箱尺寸

    L 450mm X W 290mm X H 265mm

  • 码垛高度/设备高度

    1855mm/2480mm

注:

1:标准配置。
